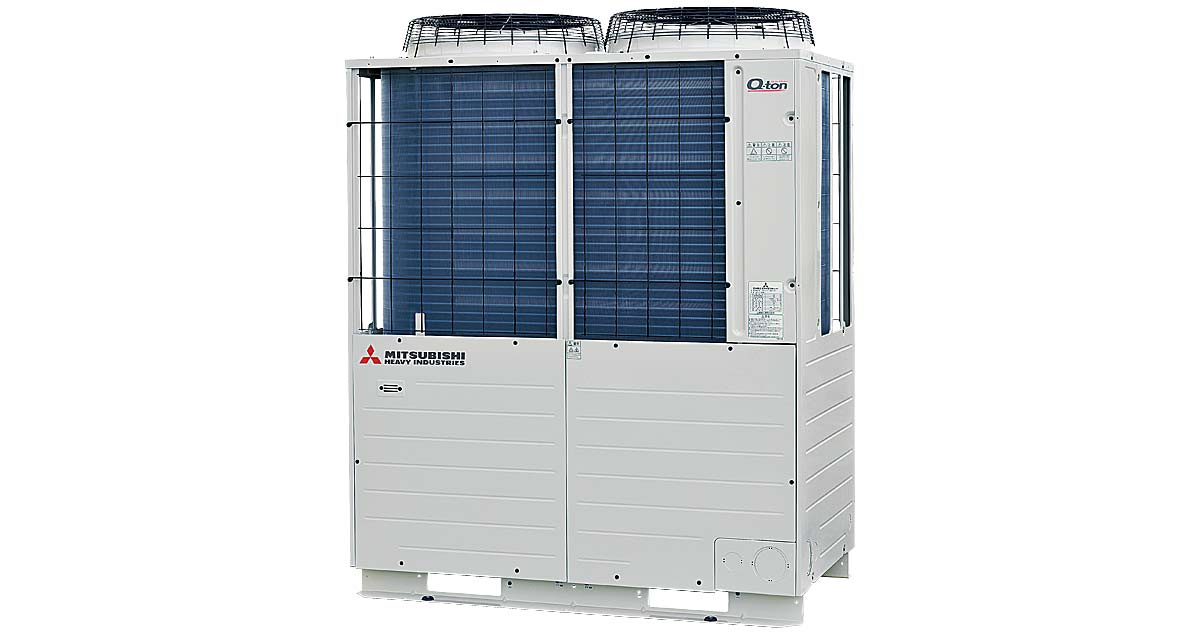

MITSUBISHI ESA30EH-25 Q-ton Air to water
Το Q-ton προσφέρει εξαιρετικές επιδόσεις και περιβαλλοντικά οφέλη σε διάφορες εφαρμογές και είναι εξαιρετικά ενεργειακά αποδοτικό, με αποτέλεσμα μεγάλες μειώσεις τόσο στην ενέργεια όσο και στις εκπομπές άνθρακα. Το Q-ton χρησιμοποιεί το ασφαλές και εξαιρετικά αποδοτικό CO2 ως ψυκτικό μέσο, το οποίο είναι φιλικό προς το περιβάλλον καθώς είναι ένα φυσικό αέριο και δεν επιφέρει επιβλαβείς οικολογικές επιπτώσεις σε σύγκριση με άλλα προϊόντα που χρησιμοποιούν τυπικά ψυκτικά μέσα. Επιπλέον, το Q-ton παρέχει σταθερή παροχή ζεστού νερού από 60°C έως 90°C και διατηρεί πλήρη απόδοση σε χαμηλή θερμοκρασία περιβάλλοντος, έχοντας έτσι το επιπρόσθετο πλεονέκτημα ότι δεν απαιτείται εξωτερική πηγή θέρμανσης με αποτέλεσμα μειωμένο χρόνο και κόστος εγκατάστασης.
| ΜΟΝΤΕΛΟ MITSUBISHI |
ESA30EH-25 |
| ΤΡΟΦΟΔΟΣΙΑ MITSUBISHI |
Τριφασική 380 V +-5%,400+-5%,415+-5%,50/60Hz |
| ΛΕΙΤΟΥΡΓΙΑ ΕΩΣ ΤΗ ΣΥΜΠΛΗΡΩΣΗ (Στην ενδιάμεση ζώνη)*1(MITSUBISHI) |
| Απόδοση θέρμανσης |
| Ποσότητα νερού |
| Κατανάλωση ισχύος |
| COP |
|
|
|
| ΛΕΙΤΟΥΡΓΙΑ ΕΩΣ ΤΗ ΣΥΜΠΛΗΡΩΣΗ (Στην ψυχρή ζώνη)*2(MITSUBISHI) |
| Απόδοση θέρμανσης |
| Ποσότητα νερού |
| Κατανάλωση ισχύος |
| COP |
|
|
|
| ΗΧΗΤΙΚΗ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (ΣΤΗΝ ΕΝΔΙΑΣΜΕΝΗ ΖΩΝΗ )*1,3 |
dB(A) |
58 |
| ΣΤΑΘΜΗ ΗΧΗΤΙΚΗ ΙΣΧΥΟΣ ΛΕΙΤΟΥΡΓΙΑΣ (ΣΤΗΝ ΕΝΔΙΑΣΜΕΝΗ ΖΩΝΗ )*1 |
dB(A) |
70 |
| ΕΞΩΤΕΡΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ
MITSUBISHI
|
|
|
| 1690 |
| 1350 |
| 720+35(Σύνδεση σωλήνα νερού ) |
|
| MITSUBISHI Βάρος μονάδας |
kg |
375(Κατά τη λειτουργία 385) |
| MITSUBISHI Χρώμα |
Λευκό stucco (περ. 4.2 Y 7.5/1.1 ) |
| ΣΥΜΠΙΕΣΤΗΣ
(MITSUBISHI)
|
| Τύπος x τεμ. |
| Ονομαστική απόδοση |
|
|
| Ερμητικός συμπιεστής inverter x 1 |
| 6.40 |
|
| ΨΥΚΤΙΚΟ ΜΕΣΟ
(MITSUBISHI)
|
|
|
|
| ΛΙΠΑΝΤΙΚΟ ΨΥΚΤΙΚΟΥ ΜΕΣΟΥ (MITSUBISHI) |
|
|
|
| Αντίσταση στροφαμοθαλάμου (MITSUBISHI) |
w |
20 |
| Αντιπαγωτική αντίσταση
(MITSUBISHI)
|
| Για σωλήνα νερού |
| Για λεκάνη συμπυκνωμάτων |
| Για σωλήνα αποστράγγισης |
|
|
|
| ΕΝΑΛΛΑΑΚΤΙΚΗ ΘΕΡΜΟΤΗΤΑΣ ,ΠΛΕΥΡΑ ΑΕΡΑ(MITSUBISHI) |
χαλκοσωλήνας τύπου ίσιου πτεριγίου |
| ΕΝΑΛΛΑΑΚΤΙΚΗ ΘΕΡΜΟΤΗΤΑΣ ,ΠΛΕΥΡΑ ΝΕΡΟΥ(ψύκτης αερίου)(MITSUBISHI) |
|
|
| Σερπαντίνα χαλκοσωλήνα, έμμεσος εναλλάκτης θερμότητας |
| 10 |
|
| Ανεμιστήρας(MITSUBISHI) |
| Τύπος |
| Απόδοση x τεμ. |
| παροχή αέρα |
| Εξωτερική στατική πίεση |
|
|
| Τύπου αξονικής ροής (κινητήρας απαυθείας σύζευξης) x2 |
| 383×2 |
| 260 |
| 50 |
|
| ΚΥΚΛΟΦΟΡΗΤΗΣ(MITSUBISHI) |
| Τύπος χ Απόδοση |
| Υλικά σε επαφή με νερό |
| Ύψος στήλης κυκλοφορητή |
|
|
| Αντλία inverter τύπου σπείρας χωρίς αυτοαναρρόφηση x 100w |
| pps |
| 5m(49kPa) @17L/min |
|
| ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΧΡΗΣΗΣ(MITSUBISHI) |
| Θερμοκρασία εξωτερικού αέρα |
| Θερμοκρασία εισόδου νερού |
| Θερμοκρασία εξόδου ζεστού νερού |
|
|
| -25 έως 43 |
| Συμπλήρωση 5-35, θέρμανση 35-63 |
| 60-90 |
|
| ΕΥΡΟΣ ΠΙΕΣΗΣ ΝΕΡΟΥ (MITSUBISHI) |
kpa |
500 ή χαμηλότερη (διατηρήστε την πίεση νερού από 0k Pa στην είσοδο του θερμαντήρα νερού της ανλίας θερμότητας ) |
| Αποπάγωση(MITSUBISHI) |
τύπου θερμού αερίου |
| Αντικραδασμικές και ηχομονωτικές διατάξεις(MITSUBISHI) |
Συμπιεστής τοποθετημένος πάνω σε λαστιχένια αντικραδασμική βάση και τυλιγμένος με ηχομονωτικό |
| Διατάξεις προστασίας
(MITSUBISHI)
|
Διακόπτης υψηλής πίεσης, προστασία από ισχυρά ρεύματα, προστασία υπερθέρμανσης τρανζίστορ τροφοδοσίας και προστασία ανώμαλης υψηλής πίεσης |
| Σύνδεση σωλήνα
(MITSUBISHI)
|
| Είσοδος νερού τροφοδοσίας |
| Έξοδος ζεστού νερού |
| Έξοδος νερού αποστράγγισης |
|
| Rc3/4 [χαλκός 20Α]*4 |
| Rc3/4 [χαλκός 20Α]*4 |
| Rc3/4 [χαλκός 20Α]*4 |
|
| Ηλεκτρική καλωδίωση
(MITSUBISHI)
|
| Ρελέ διαρροής |
| Μέγεθος καλωδίου τροφοδοσίας |
| Ασφαλειοδιακόπτης |
| Μέγεθος καλωδίου γείωσης |
| Μέγεθος καλωδίου χειριστηρίου |
|
| 30Α,30mA,0,1 sec |
| 8mm2x4(Μήκος 70m) |
| Ονομαστικό ρεύμα 30Α, χωρητικότητα διακόπτη 30Α |
| M6 |
| Καλώδιο θωράκισης 0,3mm2 x 2 αγωγοί(MVVS) |
|
| Πίεση σχεδιασμού (MITSUBISHI) |
MPa |
Υψηλή πίεση -14/Υψηλή πίεση -8,5 |
| Κωδικός IP (MITSUBISHI) |
IP24 |
