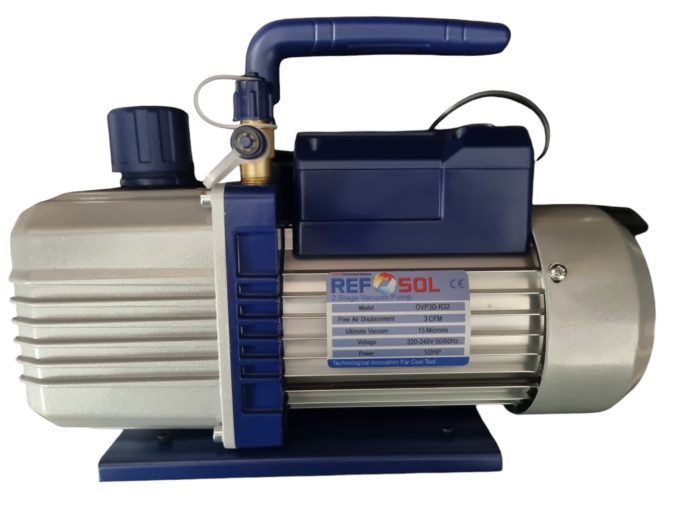

REFSOL ΑΝΤΛΙΑ ΚΕΝΟΥ ΔΙΒΑΘΜΙΑ 71 lt/min OVP3D-R32 A2L

Διβαθμια αντλία κενού REFSOL 71 lt/min , ιδανική για μικρά ψυκτικά συστήματα ψύξης και κλιματισμού ,κατάλληλη και για υγρά A2L με βάρος μόνο 8,5 κιλα .H αντλία κενού REFSOL εκτός της καταπληκτικής τιμής ,διαθέτει σε πρώτη ζήτηση και πλήρη σειρά ανταλλακτικών .

Η αντλία κενού REFSOL έχει σχεδιαστεί και κατασκευαστεί για να παρέχει αξιόπιστες υπηρεσίες με την πιο πρόσφατη τεχνολογία στην κατασκευή αντλίας κενού. Οι παρακάτω οδηγίες λειτουργίας και συντήρησης θα σας βοηθήσουν να ξεκινήσετε γρήγορα την λειτουργία της και θα σας βοηθήσουν να διατηρήσετε την αντλία κενού σας στη βέλτιστη κατάσταση λειτουργίας

I. ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ ΓΙΑ ΑΝΤΛΙΕΣ ΚΕΝΟΥ REFSOL
Διαβάστε και κατανοήστε πλήρως αυτό το εγχειρίδιο χρήσης πριν το χρησιμοποιήσετε για να αποφύγετε τραυματισμό ή ζημιά στον εξοπλισμό σας.
Μην την εκθέτετε σε βροχή, ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ. Αποθηκεύστε την αντλία κενού REFSOL σε εσωτερικούς χώρους.
Μην την χρησιμοποιείτε για την άντληση ψυκτικού υγρού μέσου, εύφλεκτων αερίων η υγρων,ΣΟΒΑΡΟΣ ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ.
Μην την χρησιμοποιείτε σε συστήματα υπό πίεση ή συστήματα αμμωνίας ή αλμυρού νερού. Κάτι τέτοιο μπορεί να βλάψει ή να μολύνει την αντλία κενού σας.
Μην εκκινείτε την αντλία κενού REFSOL χωρίς αρκετό λάδι μέσα στο δοχείο λαδιού.
Το λάδι από την αντλία κενού μπορεί να είναι ζεστό μετά τη λειτουργία του εξοπλισμού. Χειριστείτε το με προσοχή.
Αυτή η αντλία κενού REFSOL πρέπει να χρησιμοποιείται μόνο για την εκκένωση των ψυκτικών συστημάτων μετά από την αφαίρεση του ψυκτικού υγρού από το σύστημα και το άνοιγμα του ψυκτικού συστήματος στην ατμόσφαιρα.
Αυτή η αντλία κενού REFSOL δεν πρέπει να χρησιμοποιείται ως αντλία μεταφοράς ψυκτικών υγρών ή οποιουδήποτε άλλου αέριου μέσου, διότι μπορεί να προκαλέσει βλάβη στο προϊόν.
Μόνο η αντλία κενού REFSOL της σειράς R32 είναι συμβατή με ψυκτικά A2L. Για να μειώσετε τον κίνδυνο τραυματισμού, όταν εφαρμόζετε διαδικασία κενού στα ψυκτικά A2L, φροντίστε να λειτουργείτε την αντλία σε δροσερό και αεριζόμενο μέρος.

ΙΙ.ΕΞΑΡΤΗΜΑΤΑ ΑΝΤΛΙΑΣ ΑΝΤΛΙΑΣ ΚΕΝΟΥ REFSOL
Σημείο εισόδου λάστιχου μεταγγίσεως
Σημείο εξαγωγής εξάτμισης
Δοχείο λαδιού
Δείκτης στάθμης λαδιού
Τάπα πλήρωσης λαδιού
Λαβή μεταφοράς
Κουτί πυκνωτή
Κάλυμμα ανεμιστήρα
Μοτέρ αντλίας
Τάπα εξαγωγής λαδιού
Βάση

ΙΙΙ. ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΤΛΙΑΣ ΚΕΝΟΥ REFSOL

1. Πριν την χρήση
Όλες οι αντλίες κενού REFSOL έχουν σχεδιαστεί για τάσεις λειτουργίας +10% της κανονικής τιμής.
α) Ελέγξτε την τάση και τη συχνότητα ρεύματος στην έξοδο και βεβαιωθείτε ότι ταιριάζει με τις προδιαγραφές στη μεταλλική πλάκα του κινητήρα της αντλίας. Βεβαιωθείτε ότι ο διακόπτης ON-OFF βρίσκεται στη θέση OFF πριν συνδέσετε την αντλία σε μια πηγή ρεύματος.
β). Βεβαιωθείτε ότι έχει προστεθεί καθαρό λάδι σε μια στάθμη μεταξύ των γραμμών MIN και MAX από τη θύρα εξαγωγής ή τη θύρα πλήρωσης λαδιού (εάν υπάρχει) πριν ενεργοποιήσετε την αντλία. Ανατρέξτε στα τεχνικά δεδομένα και στο εγχειρίδιο για τη σωστή χωρητικότητα λαδιού της αντλίας.
γ). Αντικαταστήστε το εξάρτημα εξαγωγής ή την τάπα πλήρωσης λαδιού (εάν υπάρχει) και αφαιρέστε την τάπα από το εξάρτημα εισαγωγής του λάστιχου μεταγγίσεως.
δ). Γυρίστε το διακόπτη λειτουργίας στη θέση ΟΝ. Μπορεί να χρειαστούν 2 έως 30 δευτερόλεπτα για να λειτουργήσει ομαλά η αντλία, κάτι που εξαρτάται από τη θερμοκρασία περιβάλλοντος. Στη συνέχεια, ελέγξτε το τζάμι ένδειξης στάθμης λαδιού για τη σωστή στάθμη λαδιού, η οποία θα πρέπει επίσης να είναι μεταξύ των γραμμών MIN και MAX, αφού η αντλία λειτουργεί για περίπου ένα λεπτό με το καπάκι σφιγμένο στο εξάρτημα εισαγωγής. Αν χρειάζεται, ξαναγεμίστε λάδι.
Προσοχή: Η ανεπαρκής πλήρωση λαδιού κάτω από τη γραμμή MIN θα έχει ως αποτέλεσμα κακή απόδοση κενού. Οι θερμοκρασίες λειτουργίας θα προκαλέσουν διαστολή του λαδιού, η υπερβολική ποσότητα λαδιού πάνω από τη γραμμή MAX μπορεί να οδηγήσει σε υπερχείλιση λαδιού από το εξάρτημα εξαγωγής.

2. Για να απενεργοποιήσετε την αντλία κενου REFSOL μετά τη χρήση
Για να παραταθεί η διάρκεια ζωής της αντλίας και η ομαλή εκκίνηση, θα πρέπει να ακολουθούνται αυτές οι διαδικασίες για την απενεργοποίηση της αντλίας.
α). Κλείστε τη βαλβίδα στα μανόμετρα μεταξύ της αντλίας και του συστήματος.
β). Αφαιρέστε τον εύκαμπτο σωλήνα από την είσοδο της αντλίας.
γ). Καλύψτε το άνοιγμα της θύρας εισόδου με την τάπα για να αποτρέψετε τυχόν μόλυνση από ξένα σωματίδια να εισέλθουν στη θύρα

IV. ΣΥΝΤΗΡΗΣΗ ΑΝΤΛΙΑΣ ΚΕΝΟΥ REFSOL

1. Λάδι αντλίας κενού REFSOL
Η κατάσταση και ο τύπος του λαδιού που χρησιμοποιείται σε οποιαδήποτε αντλία κενού REFSOL υψηλής απόδοσης είναι εξαιρετικά σημαντικά για τον καθορισμό του επιτεύξιμου τελικού κενού. Συνιστάται η χρήση λαδιού αντλίας κενού υψηλής απόδοσης, το οποίο είναι ειδικά αναμεμειγμένο για να διατηρεί το μέγιστο ιξώδες σε κανονικές θερμοκρασίες και να βελτιώνει την
εκκίνηση.
2. Διαδικασία αλλαγής λαδιών αντλίας κενού REFSOL
α).Βεβαιωθείτε ότι η αντλία έχει θερμανθεί.
β). Αφαιρέστε την τάπα αποστράγγισης λαδιού. Αδειάστε το μολυσμένο λάδι σε ένα δοχείο και ακολουθήστε την διαδικασία ανακύκλωσης σε ενδεδειγμένα μέρη Το λάδι μπορεί να αφαιρεθεί από την αντλία κενού , ανοίγοντας την είσοδο και κλείνοντας μερικώς την εξάτμιση με ένα πανί ενώ η αντλία λειτουργεί. Μη λειτουργείτε την αντλία για περισσότερο από 20 δευτερόλεπτα χρησιμοποιώντας αυτή τη μέθοδο.
γ). Όταν ολοκληρωθεί η αποστράγγιση του λαδιού, γείρετε την αντλία προς τα εμπρός για να αφαιρέσετε τα υπολείμματα ελαίου. Αντικαταστήστε την τάπα αποστράγγισης λαδιού. Αφαιρέστε την τάπα πλήρωσης λαδιού και γεμίστε το δοχείο λαδιού με νέο λάδι αντλίας κενού μέχρι να εμφανιστεί η στάθμη λαδιού μεταξύ των γραμμών MIN και MAX.
δ). Βεβαιωθείτε ότι οι θύρες εισόδου είναι καλυμμένες πριν ενεργοποιήσετε την αντλία. Αφήστε το να λειτουργήσει για ένα λεπτό για να ελέγξετε τη στάθμη λαδιού. Εάν η στάθμη λαδιού είναι κάτω από τη γραμμή MIN, γεμίστε αργά λάδι (με την αντλία σε λειτουργία) έως ότου η στάθμη λαδιού φτάσει στη γραμμή MIN τουλάχιστον. Επανατοποθετήστε την τάπα πλήρωσης λαδιού, βεβαιωθείτε ότι η είσοδος είναι καλυμμένη και η τάπα αποστράγγισης λαδιού έχει κλείσει καλά.
ε). Εάν το λάδι είναι πολύ μολυσμένο με λάσπη που σχηματίζεται κατά τη λειτουργία, μπορεί να χρειαστεί να αφαιρέσετε το κάλυμμα της δεξαμενής λαδιού και να το σκουπίσετε.
ζ). Η εναλλακτική μέθοδος για την αντιμετώπιση του πολύ μολυσμένου λαδιού είναι να εξαναγκάσετε να φύγει το λάδι από τη δεξαμενή λαδιού της αντλίας. Αφήστε την αντλία να λειτουργήσει μέχρι να ζεσταθεί. Ενώ η αντλία εξακολουθεί να λειτουργεί, αφαιρέστε την τάπα αποστράγγισης λαδιού και περιορίστε ελαφρά τη θύρα εξαγωγής. Αυτό θα ασκήσει αντίστροφη πίεση στη δεξαμενή λαδιού και θα καθαρίσει το βρόμικο λάδι με τους ρύπους. Απενεργοποιήστε την αντλία όταν σταματήσει να ρέει το λάδι
η). Επαναλάβετε αυτή τη διαδικασία όπως απαιτείται έως ότου αφαιρεθούν εντελώς οι ρύποι.
θ). Επανατοποθετήστε την τάπα αποστράγγισης λαδιού και ξαναγεμίστε το δοχείο λαδιού στη σωστή στάθμη λαδιού με καθαρό λάδι αντλίας κενού.
Σημείωση:
1. Αυτό το προϊόν λειτουργεί σε θερμοκρασία περιβάλλοντος: +5℃ εως +40℃.
2. Εάν το τροφοδοτικό για αυτό το προϊόν είναι 110-220V50/60Hz όπως φαίνεται στο παρακάτω σχέδιο, ελέγξτε την παράμετρο τροφοδοσίας πριν χρησιμοποιήσετε την αντλία κενού για να βεβαιωθείτε ότι ο διακόπτης μετατροπής τροφοδοτικού βρίσκεται στη σωστή ρύθμιση.110V ή 220V.
3. Αυτό το προϊόν είναι εξοπλισμένο με λειτουργία θερμικής προστασίας. Εάν η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή ή η τάση είναι πολύ υψηλή, το προϊόν μπορεί να σταματήσει να λειτουργεί. Συνιστάται να απενεργοποιήσετε αμέσως την παροχή ρεύματος και να ψύξετε την αντλία κενού μειώνοντας τη θερμοκρασία περιβάλλοντος ή την τάση τροφοδοσίας για να παρατείνετε τη διάρκεια ζωής της .

ΣΕΙΡΑ ΔΙΠΛΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΡΕΥΜΑΤΟΣ V & ΔΙΠΛΗΣ ΣΥΧΝΟΤΗΤΑΣ ΡΕΥΜΑΤΟΣ REFSOL

Δομή προοπτικών
Χρησιμοποιήστε το παρακάτω σχέδιο για την καλύτερη κατανόηση της σειράς Dual Voltage & Dual Frequency.
Διακόπτης ρεύματος
Διακόπτης μετατροπής τροφοδοτικού
Καλώδιο τροφοδοσίας

VI. ΟΔΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ ΑΝΤΛΙΑΣ ΚΕΝΟΥ REFSOL
Ο παρακάτω οδηγός θα σας βοηθήσει να ανακτήσετε τη λειτουργικότητα σε περίπτωση που υπάρχουν δυσλειτουργίες:

VII. Technical Drawing

REFSOL
